在无损检测领域，测量缺陷的“高度”一直是一个令人头疼的问题。常规超声波检测（UT）擅长发现缺陷，也能大致判定其长度，但对于缺陷在板厚方向究竟有多大——也就是缺陷自身高度，很难给出精确的数值。而这一数据，恰恰是压力容器、锅炉等承压设备安全状况等级评定的关键依据。

　　今天要介绍的TOFD（衍射时差法），正是为了解决这一难题而诞生的尖端技术。

　　常规UT的工作原理是：发射一束超声波射向缺陷，接收从缺陷表面反射回来的“回声”。这好比在黑夜里用手电筒照镜子——只有正对着你的方向才能看到反光。如果缺陷的朝向与声束不垂直，反射波就很微弱，容易漏检。

　　TOFD采用了截然不同的思路。它不再依赖缺陷表面的反射波，而是捕捉缺陷尖端产生的衍射波。当超声波遇到裂纹或未熔合等缺陷时，会在缺陷的上端点和下端点分别产生衍射信号，向四周均匀扩散——不管缺陷朝向哪个方向，衍射信号几乎都能被接收到。这好比往平静的水面扔一块石头，无论石头是什么形状，激起的波浪都会向四面八方扩散。

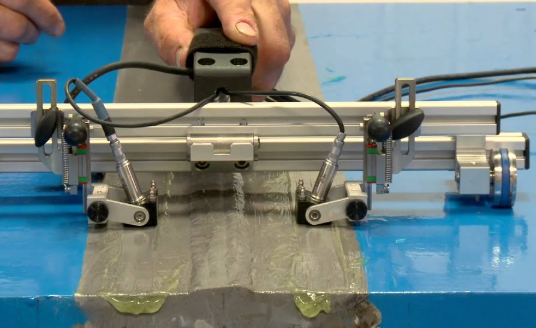

　　基于这一原理，TOFD系统使用一对探头对称布置在焊缝两侧：一个发射探头发出超声波，一个接收探头负责接收所有到达的信号。缺陷上下端点的衍射波会被先后接收到，通过计算两者之间的时间差，结合已知的声波速度，就能精确算出缺陷的高度和深度。

　　TOFD的核心优势：

　　精准测量缺陷高度，误差不到1毫米

　　这是TOFD最突出的能力。对裂纹、未熔合等危害性缺陷，TOFD测量高度的误差通常不超过1毫米，远优于常规超声。相比常规UT只能靠“灵敏度法”估算缺陷大小，这种精度上的飞跃，让TOFD在断裂力学评估和安全评级中具有不可替代的地位。

　　扫描成像，结果一目了然

　　常规UT输出的是波形图，需要丰富的经验才能判读。TOFD则能将每一条A扫描信号转化为灰度图像，形成纵断面视图，直观显示焊缝内部缺陷的位置、形状和深度分布。这种成像方式让检测人员甚至焊工都能快速看懂缺陷在哪、有多大。

　　全覆盖高速扫查，提升检测效率

　　TOFD探头发出的声束可以覆盖整个板厚范围，只需沿焊缝做一次线性扫查即可完成全覆盖检测。对于厚壁工件，这一优势尤为突出，能够大幅提升检测效率。

　　数字化记录，数据可追溯

　　TOFD检测的全部原始数据都可以数字化保存，任何时候都能调出复查。这与常规UT只能靠手写记录的方式相比，在质量追溯、争议仲裁等方面具有明显优势。
